西安交大贾坤教授Mater.Horiz.：高缠结甘油水凝胶

来源：科诺科研

声表面波（SAW）器件是用于电子滤波器、谐振器、传感器和微流体处理器的频率驱动平台。其中，瑞利-声表面波（Rayleigh-SAW）能够通过强烈的垂直相互作用，将动量高效地传递给负载。这种高转换比使其成为微尺度下流体操控的理想选择，目前已被广泛应用于微流体混合、微粒运输和细胞分离等领域。然而，瑞利波可能在器件边缘发生强烈的反射，这些反射波易与激励信号发生干涉，降低器件性能。通常会在器件边缘放置蜡、聚酰亚胺或硅胶（如PDMS）等吸收材料。但传统吸声材料效率有限、难以小型化的问题，限制器件性能。

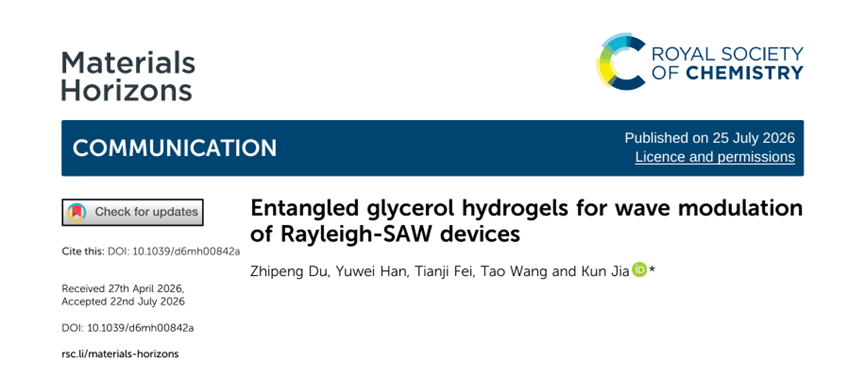

西安交通大学贾坤教授课题组开发出一种高缠结甘油水凝胶（Highly entangled glycerol hydrogel），作为高紧凑、高效率的瑞利波吸收材料。与传统PDMS相比，该吸声水凝胶衰减系数提升了134.6%，特征长度缩减了52.9%。并且该吸声水凝胶无需表面处理即可与铌酸锂基板强力粘合，粘附能高达 50 J/m²（比PDMS高400%）。这种高纠缠甘油水凝胶吸收器为SAW器件的进一步微型化与集成化提供了新的解决方案。该工作以“Entangled Glycerol Hydrogel for Wave Modulation of Rayleigh-SAW Devices” 为题发表在《Materials Horizons》上，论文第一作者为西安交通大学硕士研究生杜志鹏，通讯作者是西安交通大学贾坤教授。

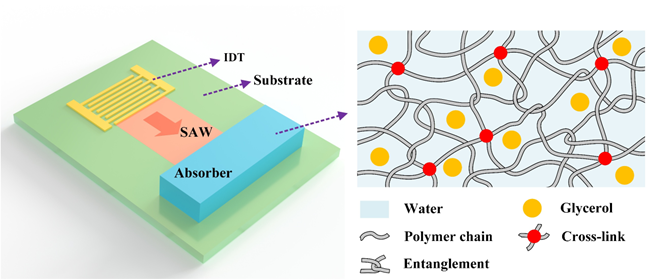

图1. 用于吸收表面声波的高纠缠甘油水凝胶示意图

高浓度的甘油会抑制水凝胶前驱体的自由基聚合反应，导致较低的模量，无法在器件上稳定成型。为了探寻最佳的声波吸收材料，研究团队通过调控交联剂、引发剂和溶剂的比例，合成了五组不同组份的甘油水凝胶（G1-G5）。在低浓度交联剂与引发剂用量下，配方G3（甘油含量50 wt%）内部形成了致密的聚合物链缠结，显著强化了网络的刚性，弹性模量达100 kPa，同时断裂韧性达20 kJ/m²。此外，高比例的甘油不仅赋予了材料对瑞利波极强的衰减能力，还解决了传统水凝胶容易脱水的问题。团队进一步通过90°剥离试验评估了G3与铌酸锂基底之间的附着力。与PDMS相比，G3的粘附能达到~50 J/m²，比PDMS的~10 J/m² 高出 400%。

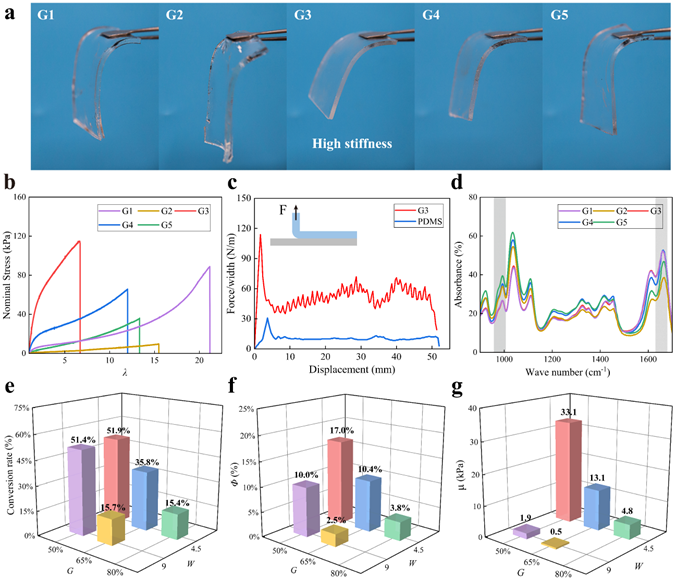

图2. 不同组分的丙烯酰胺-甘油水凝胶的力学性能

为了验证甘油水凝胶的高纠缠度，研究团队通过傅里叶变换红外光谱（FTIR），评估了聚合反应程度及网络形成情况。结果表明，引入高浓度单体并未产生新的分子间作用力，排除了氢键增强的可能。流变测试显示，G3体系具有更高的黏度以及更强的储能能力，证明密集的聚合物链缠结赋予体系额外的弹性支撑。同时，溶解实验中G3表现出更慢的网络解离过程，进一步验证了其高度缠结的结构。理论计算表明G3中的等效网络链密度达到化学交联密度的14.6倍。

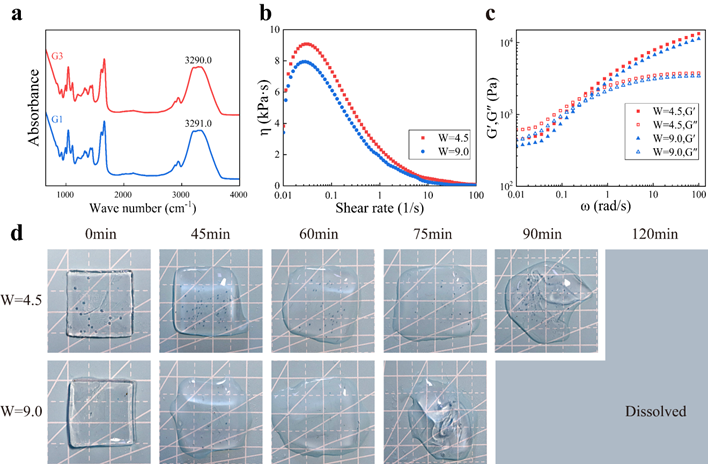

图3. 高纠缠甘油水凝胶G3中纠缠关系的表征

研究团队系统测量了不同材料体系的声学性能。实验发现，甘油的引入显著提高了水凝胶的纵波传播速度，根据波速和密度计算出G3的SAW衰减系数达到1110 m⁻¹，是PDMS（520 m⁻¹）的约2.1倍。在SAW常用频率范围内，高链缠甘油水凝胶的声学阻抗、衰减效率以及界面粘接性能均超过传统PDMS吸声材料。

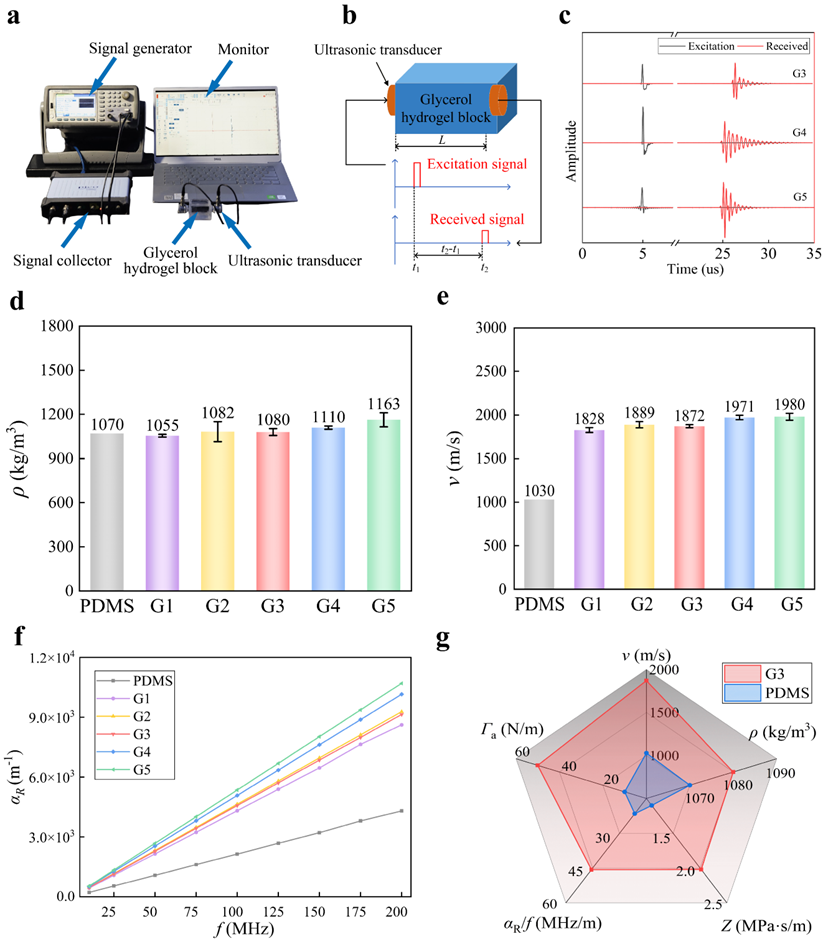

图4. 不同配比的丙烯酰胺-甘油水凝胶的声学性能

通过比较SAW通过不同长度高纠缠甘油水凝胶吸声块后的幅值，系统评估了高纠缠甘油水凝胶的SAW衰减能力。实验结果与理论预测一致，高纠缠甘油水凝胶具备明显高于PDMS的吸收性能，使SAW振幅降低至初始值1/e所需的特征长度缩短了52.9%。尽管材料中的甘油含量高，其声热效应仍保持在较低水平。在常规工作条件下（7.8 V峰峰值电压），吸收块温度在2 min内达到稳定状态，仅升高约0.5 ℃；在更高功率条件下，温升也仅约8.1 ℃，高纠缠甘油能够在吸收大量声能的同时避免严重热积累。此外，还测试其在暴露空气环境中的稳定性。由于甘油具有优异的保水能力，2小时后SAW衰减性能仅下降6.7%，经过其的信号仍比PDMS低55.2%。

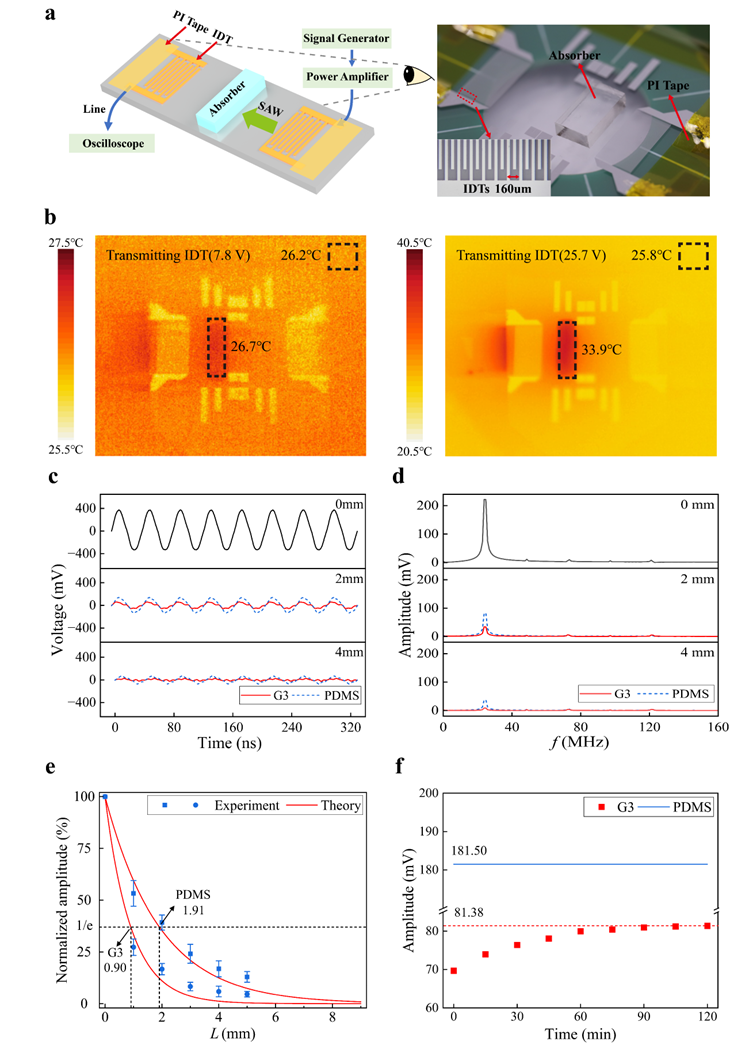

图5. 高纠缠甘油水凝胶的声表面波（SAW）衰减性能

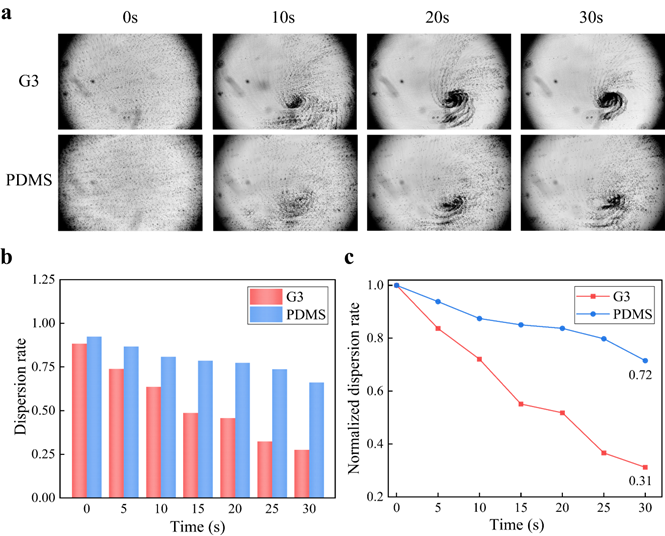

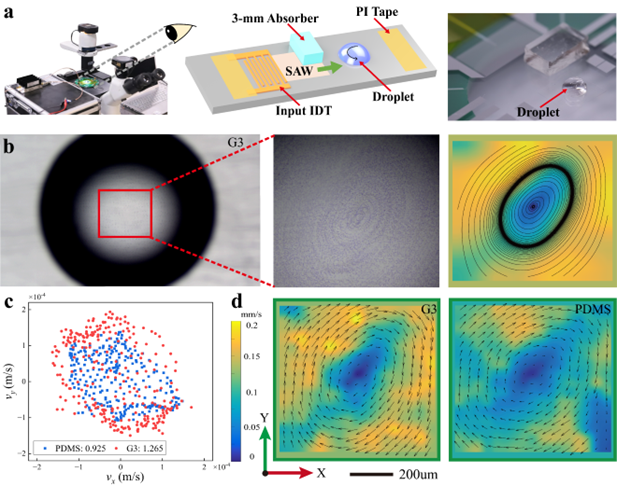

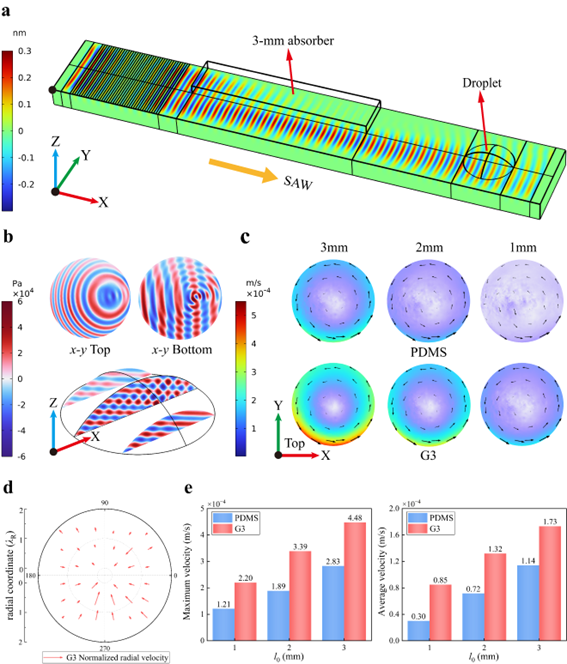

研究团队利用高度缠结甘油水凝胶实现了对Rayleigh-SAW传播路径的调控。通过引入长度为3 mm的吸声块，选择性衰减局部Rayleigh-SAW，打破液滴下方入射波场的对称性，诱导形成非对称声流，驱动液滴产生稳定的旋涡流动。微粒图像测速技术（PIV）分析发现，高纠缠甘油水凝吸收块能产生更强的内部旋涡扰动，相比传统PDMS，液滴平均流速提高约 36.8%，实现了更加快速、高效的液滴混合。
