新型粘结机制：从“连续网络”到“离散微域”

针对上述难题，中南大学吴飞翔教授团队提出了一种颠覆传统设计理念的新型粘结范式——离散微域粘结机制（图1）。传统粘结剂（如CMC）依赖分子链的缠绕或原位交联形成连续的三维网络，这种“整体式”结构在分散均匀性、结构适应性以及粘结强度与形变兼容性之间存在固有矛盾。与之不同，该团队发现一种名为腐植酸钠的天然小分子材料，其分子结构具有独特的软硬段交替排列特性，即氧原子间歇性地连接芳烃片段。这种短链分子无法通过链缠结形成连续的薄膜，而是以离散状态分布于电极中，通过界面氢键在微区尺度上精准锚定微硅颗粒（图1b）。这种“点对点”的锚定方式为每个硅颗粒提供了独立的缓冲空间，在充放电过程中软段能够缓冲锂化应变，硬段则辅助脱锂后颗粒重新聚集，从而维持电极结构的完整性和稳定的电接触（图1c）。相关论文以“Discrete Microdomain-Bonded Binder Enables Mechanically Robust Micron-Silicon Anodes in Lithium-Ion Batteries”为题，发表在Advanced Materials上。

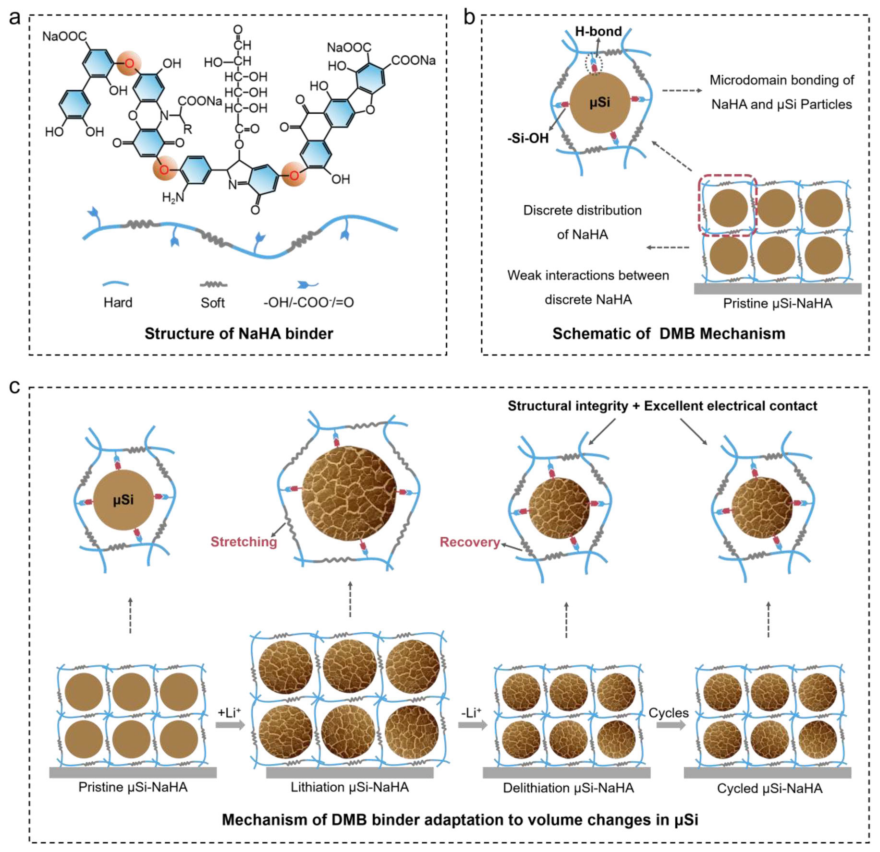

图1：离散微域粘结剂实现微硅负极稳定运行的机理示意图 (a) 具有离散微域粘结能力的腐植酸钠粘结剂的分子结构，及其软/硬段交替结构示意图。 (b) 离散微域粘结机理示意图，离散的腐植酸钠短链分子通过端基弱相互作用在微域内锚定微硅颗粒。 (c) 腐植酸钠粘结剂的动态自调节机理，突出其在反复锂化/脱锂循环中维持电极结构完整性和确保稳定电接触的适应能力。

理化特性：均匀分散与“软硬兼施”的分子设计

研究团队首先对腐植酸钠粘结剂的物理化学性质进行了系统表征。傅里叶变换红外光谱显示，腐植酸钠在1023、1369、1560和3287 cm⁻¹处出现特征峰，分别对应C-O伸缩振动、不对称C=O伸缩振动、羧酸根中不对称COO⁻伸缩振动以及-OH振动，证实其富含羟基和羧基官能团（图2a）。对~3300 cm⁻¹处宽OH峰进行分峰拟合表明，腐植酸钠以分子间氢键为主，这为其均匀离散分布提供了结构基础；而CMC则以分子内氢键为主，促进了分子链缠结。扫描电镜图像显示，与CMC粘结剂形成的连续致密薄膜不同，腐植酸钠因其丰富的芳环结构而链缠结能力差，难以形成完整薄膜，呈现碎片化特征（图2b）。当与乙炔黑以1:1质量比混合时，腐植酸钠展现出优异的分散性能，有效避免了CMC粘结剂常见的团聚现象（图2c）。流变学测试表明，CMC浆料粘度对剪切速率依赖小，呈现牛顿流体特征；而腐植酸钠浆料粘度随剪切速率增加显著下降，呈现剪切变稀特性，这有利于电极制备过程中的均匀涂布（图2e）。得益于此，扫描电镜和三维轮廓仪显示，采用腐植酸钠粘结剂的微硅电极表面更为平整、硅颗粒分布均匀，而CMC电极则表面粗糙、颗粒团聚严重（图2f-g）。电导率测试表明腐植酸钠电极具有更高的电子电导率，接触角测试也显示其电解液润湿性更优。值得注意的是，腐植酸钠电极的剥离力仅为0.26牛顿，远低于CMC电极的1.82牛顿（图2j），且更多活性物质被剥离到胶带上。这一“反常”的低粘附力恰恰证实了其离散分布而非连续成膜的特征。红外光谱中硅羟基峰的明显红移进一步验证了腐植酸钠与硅颗粒之间界面氢键的形成。分子动力学模拟从理论层面验证了该结论：在模拟体系中，CMC链发生严重缠结并导致硅颗粒分散不均、界面键合不均匀，而腐植酸钠分子则均匀离散地分布于硅颗粒表面，形成了稳定的微域界面键合（图2k-l）。

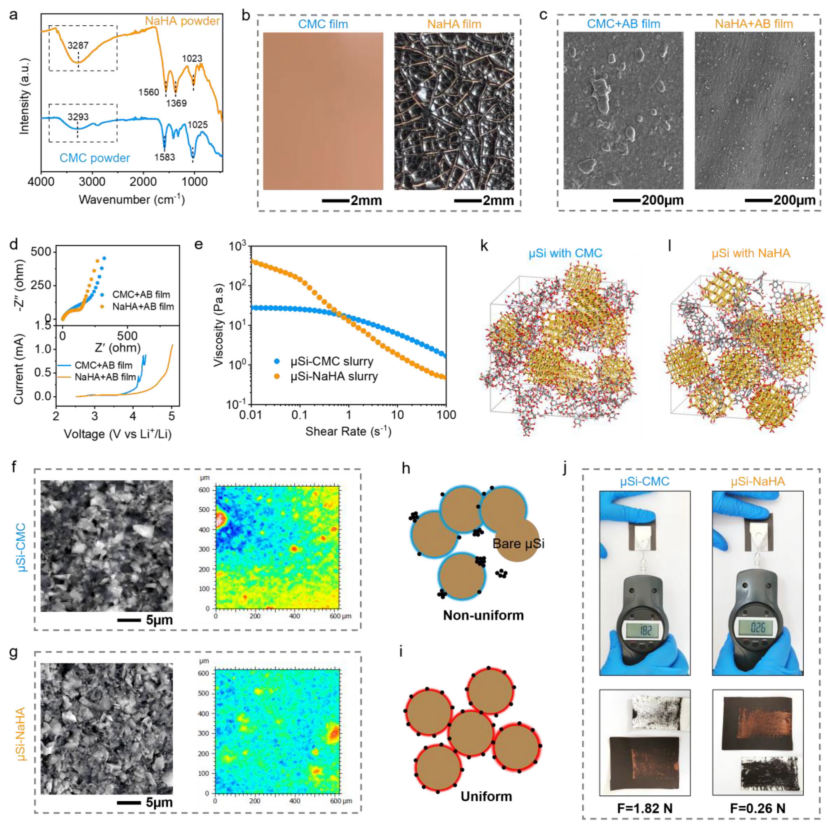

图2：腐植酸钠粘结剂的离散微域粘结特性表征 (a) 腐植酸钠与CMC粘结剂的傅里叶变换红外光谱对比。 (b) 纯粘结剂薄膜的扫描电镜图像（左：CMC连续膜；右：腐植酸钠碎片化膜）。 (c) 粘结剂/导电剂复合薄膜的扫描电镜图像（上：CMC/乙炔黑团聚；下：腐植酸钠/乙炔黑均匀分散）。 (d) 腐植酸钠粘结剂的化学结构式。 (e) 微硅-腐植酸钠与微硅-CMC电极浆料的流变曲线对比。 (f) 微硅-CMC电极的表面扫描电镜图像（左）及三维轮廓图（右），显示粗糙不平的表面。 (g) 微硅-腐植酸钠电极的表面扫描电镜图像（左）及三维轮廓图（右），显示平整均匀的表面。 (h) 微硅-CMC与(i)微硅-腐植酸钠电极微观结构示意图。 (j) 电极剥离力测试曲线。 (k) CMC/微硅与(l)腐植酸钠/微硅体系的分子动力学模拟快照。

动态自调节：适应体积变化的“柔性缓冲”

为了探究粘结剂对体积变化的机械响应，研究团队采用原子力显微镜对电极表面进行力学表征。结果显示，腐植酸钠电极的表面粗糙度（Rq=123 nm）低于CMC电极（Rq=167 nm），与SEM和三维轮廓结果一致。DMT模量分布显示，腐植酸钠电极的平均模量（约12 GPa）远低于CMC电极（约29 GPa），表现出更高的机械柔顺性，同时其能量耗散能力（39 keV）强于CMC电极（24 keV），意味着具备更优异的塑性能量耗散与恢复行为（图3a-b）。纳米压痕测试进一步证实，在10 mN载荷下，腐植酸钠电极的最大位移（4049 nm）和弹性恢复量（1321 nm）均显著高于CMC电极（1293 nm和658 nm），展现出更好的弹塑性恢复能力（图3c-d）。在模拟充放电体积变化的动态拉伸-恢复实验中，涂覆有CMC的弹性薄膜在拉伸时即出现大量不可逆表面裂纹，且裂纹密度随应变增加而增大，电阻在仅15%应变下即剧增至原始值的5333倍；而腐植酸钠电极在拉伸和恢复过程中均未出现明显裂纹，甚至在近100%应变下，电阻仅增加约五倍，且恢复曲线与拉伸曲线高度吻合，表明其能够动态地适应并缓冲硅颗粒的膨胀与收缩（图3e-h）。聚焦离子束扫描电镜观察了电极在首圈锂化/脱锂前后的横截面变化：在初始态，两者厚度相当（约12 µm）。CMC电极在锂化后出现贯穿整个截面的巨大裂纹，硅颗粒本身也发生破裂，脱锂后裂纹和破碎颗粒依然存在（图3i-k）；而腐植酸钠电极在锂化后整体均匀膨胀、截面保持致密无裂纹，硅颗粒完整无损，脱锂后几乎恢复至初始的致密均匀形貌（图3l-n）。定量分析显示，CMC电极的裂纹密度从初始的18.23%骤升至锂化后的43.13%并在脱锂后维持在47.76%，而腐植酸钠电极的裂纹密度在三个状态下分别仅为18.71%、15.86%和20.17%，充分验证了其动态自调节机制对电极结构完整性和导电网络的有效保护。

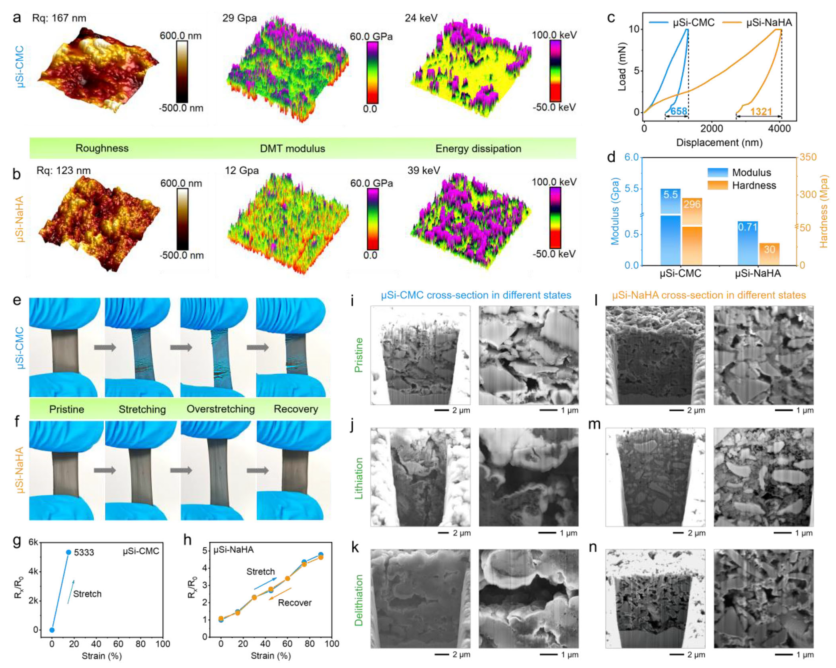

图3：腐植酸钠粘结剂适应微硅体积变化的自调节能力 (a) 微硅-CMC与(b)微硅-腐植酸钠电极的表面形貌、DMT模量分布及能量耗散分布图。 (c) 两种电极的载荷-位移曲线。 (d) 由载荷-位移测试获得的模量与硬度值。 (e) 涂覆微硅-CMC与(f)微硅-腐植酸钠电极的弹性绝缘薄膜在拉伸与恢复过程中的光学照片。 (g) 微硅-CMC与(h)微硅-腐植酸钠电极薄膜在拉伸/恢复循环中不同应变下的电阻比值。 (i) 微硅-CMC电极在初始态、(j)首次锂化后和(k)首次脱锂后的横截面FIB-SEM图像。 (l) 微硅-腐植酸钠电极在初始态、(m)首次锂化后和(n)首次脱锂后的横截面FIB-SEM图像。

电化学性能：高首效与长循环的“双重突破”

得益于上述机械优势，腐植酸钠基微硅负极展现出了卓越的电化学性能（图4）。在限制锂化容量为1200 mAh/g、电流密度为1.2 A/g的长循环测试中，腐植酸钠电极展现出超过900圈的优异循环耐久性，库仑效率接近100%，而CMC电极仅在18圈后库仑效率即急剧下降（图4a）。在0.01-2 V电压窗口、0.1 A/g电流密度下，腐植酸钠电极的首圈充电比容量高达2990.4 mAh/g，首次库仑效率达到了令人瞩目的92.5%，而CMC电极的充电容量仅为1873.1 mAh/g，首效为87.0%（图4b）。这一首效数值显著优于多数已报道的微硅负极粘结剂体系（图4c），得益于腐植酸钠电极均匀的结构分散均化了锂化应力、弹性网络有效缓冲体积波动以及完整的硅颗粒减少了界面副反应。在0.5 A/g的电流密度下循环100圈后，腐植酸钠电极仍能保持2517.4 mAh/g的可逆容量，容量保持率高达98.2%；循环200圈后，容量保持率依然有83.4%（2132.4 mAh/g）。作为对比，CMC电极在100圈后容量已衰减至245.4 mAh/g，保持率仅为16.5%；200圈后仅剩119.9 mAh/g，保持率8.1%（图4d-e）。不同生产批次的腐植酸钠样品以及不同粘结剂（PAA、PVA）的对比实验进一步验证了其批次一致性和性能优越性。将腐植酸钠粘结剂用量从10 wt%降至5 wt%和2.5 wt%会导致循环性能显著恶化，表明适当的粘结剂用量对形成有效微域键合网络至关重要。与商业钴酸锂正极组装的全电池也验证了其应用潜力，在100圈循环后容量保持率达94.1%（图4j）。

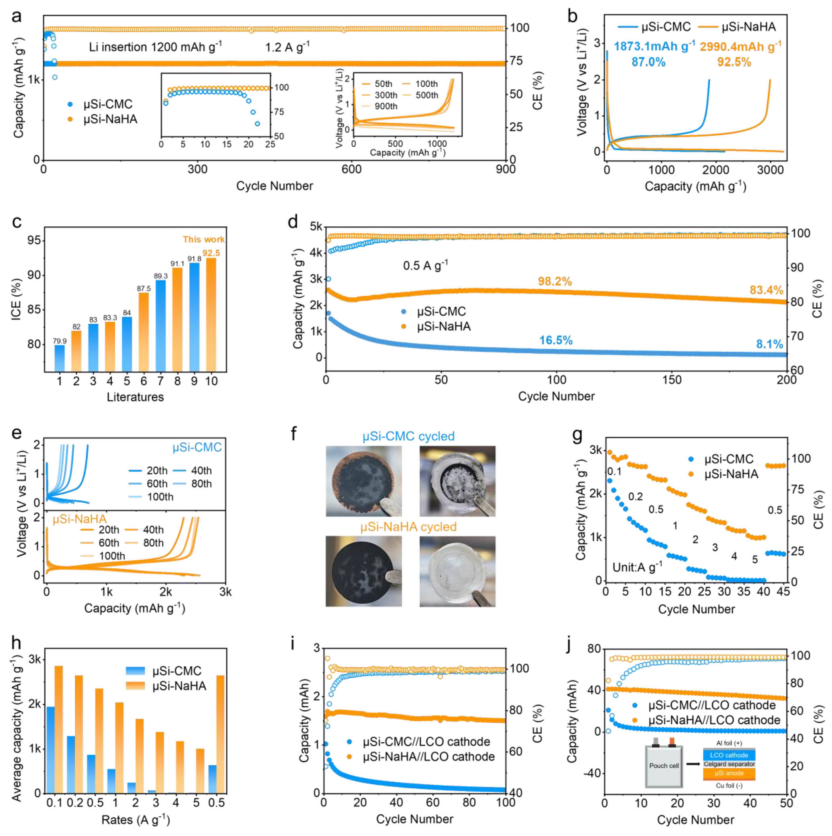

图4：微硅-腐植酸钠负极的电化学性能 (a) 在限制容量模式下的长循环性能对比（900圈）。 (b) 首圈充放电曲线对比。 (c) 本工作与已报道粘结剂的首次库仑效率对比。 (d) 在0.5 A/g电流密度下的循环性能对比。 (e) 不同循环圈数对应的充放电曲线。 (f) 倍率性能测试及(g)相应容量保持率。 (h) 不同扫速下的循环伏安曲线及(i)相应的b值分析。 (j) 微硅-腐植酸钠||钴酸锂全电池的循环性能。

界面稳定与绿色回收：构建可持续电池生态

循环后的电极形貌与界面分析进一步揭示了腐植酸钠粘结剂的保护作用（图5）。俯视SEM显示，经过循环后，CMC电极表面布满裂纹和厚而不均匀的SEI膜；而腐植酸钠电极表面依然平整致密（图5a-b）。截面分析表明，CMC电极在20次循环后厚度从12.5 µm膨胀至53.2 µm，膨胀率达325%，且结构松散、电接触丧失；而腐植酸钠电极仅从12.6 µm膨胀至22.2 µm，膨胀率为76%，截面依然保持致密完整（图5c-e）。透射电镜观察则证实，CMC电极中的硅颗粒已严重粉化并包裹着厚且不均的SEI层，而腐植酸钠电极中的硅颗粒依然保持完整，表面覆盖着均匀超薄的SEI膜。X射线光电子能谱分析表明，CMC电极的C 1s谱中ROCO₂Li等酯类分解产物信号更强，O 1s谱中Li₂O信号显著，而腐植酸钠电极中这些副产物信号明显减弱（图5f-m）。F 1s谱显示腐植酸钠电极具有更强的LiF信号，这有利于提高SEI的离子电导率和机械强度（图5n）。这种SEI组成差异源于CMC电极硅颗粒的持续开裂暴露新鲜表面、加剧界面副反应，而腐植酸钠的微域键合与动态适应性有效抑制了颗粒粉化和副反应。尤为重要的是，得益于腐植酸钠优异的水溶性，失效的电极只需用去离子水简单冲洗即可实现活性物质与集流体的彻底分离，而CMC/SBR电极在同样条件下几乎无法剥离（图5o）。这一特性极大地简化了电极回收流程，避免了有害溶剂的使用。与近期报道的先进粘结剂相比，腐植酸钠兼具天然超分子结构、无需复杂合成的自调节机械响应、优异的电化学性能以及水基可回收性，实现了性能与可持续性的罕见统一（图5p）。

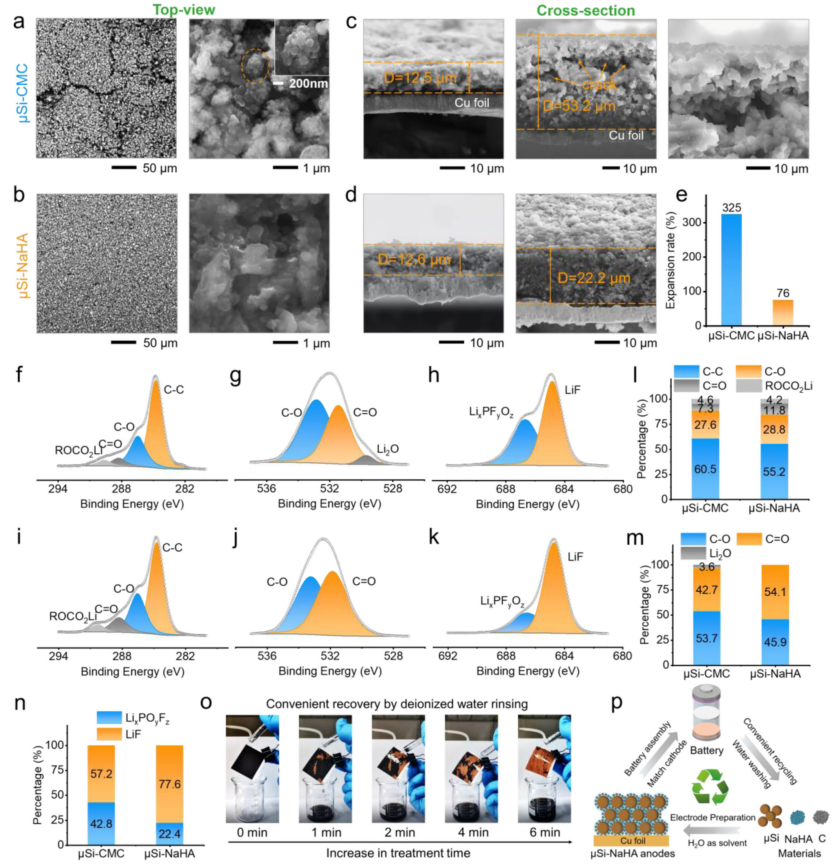

图5：稳定的界面化学与便捷的回收流程 (a) 循环后微硅-CMC与(b)微硅-腐植酸钠电极的俯视SEM图像。 (c) 微硅-CMC与(d)微硅-腐植酸钠电极循环前后的横截面SEM图像对比。 (e) 两种电极循环后膨胀率比较。 (f-i) 循环后电极的高分辨XPS谱图：（f,i）C 1s，（g,j）O 1s，（h,k）F 1s（其中f-h为微硅-CMC，i-k为微硅-腐植酸钠）。 (l) C 1s、（m）O 1s和（n）F 1s谱图中各SEI组分的相对含量。 (o) 微硅-腐植酸钠电极可通过去离子水简单冲洗实现便捷回收的演示。 (p) 基于腐植酸钠粘结剂的绿色可持续设计理念示意图，涵盖电极制造、电池组装与回收全流程。

总结与展望

综上所述，团队成功开发了一种基于腐植酸钠的离散微域粘结剂，从根本上革新了传统连续网络粘结剂的设计逻辑。其独特的软硬段交替分子结构，赋予了电极动态自调节的机械适应能力，通过柔性段缓冲锂化应变、刚性段辅助脱锂后颗粒重新聚集，有效解决了微米硅负极在循环过程中的粉化与失效问题。该研究不仅实现了高达92.5%的首次库仑效率和优异的长期循环稳定性，还凭借腐植酸钠优异的水溶性提供了简便、绿色的电极回收方案，最大限度地减少了对有害溶剂的依赖和环境负担。这一兼具高性能、高稳定性和高可持续性的粘结剂设计策略，为下一代高能量密度锂离子电池的开发以及全球清洁能源转型提供了坚实的技术支撑。
