在光子学领域，自发发射过程固有的光谱展宽机制一直制约着非受激光源的颜色纯度。从显示技术到生物成像，窄带发射对于实现高饱和色彩至关重要，尤其是在蓝色和绿色区域，颜色纯度直接影响效率与色域覆盖。然而，传统有机发光材料虽然具备波长易调谐的优势，但其发射谱带通常很宽（半高宽大于40纳米），主要原因在于强振动耦合效应。尽管无机材料如氮化铟镓、量子点乃至稀土离子能在一定程度上实现较窄的发射，但它们或存在“绿隙”效率问题，或波长固定难以调谐。因此，实现接近受激发射光谱锐度的有机荧光，长期以来一直是材料化学与光学物理交叉领域的一项核心挑战。

模块化重复设计放大多重共振效应

近期，京都大学‌Takuji Hatakeyama课题组提出了一种通过分子重复架构放大多重共振效应的设计策略，成功合成了系列发射体，其荧光半高宽在甲苯中仅为6.9纳米，在3-甲基戊烷中为5.5纳米，在掺杂聚合物薄膜中为9.1纳米，跻身迄今报道的最窄谱带有机闪烁体之列。该分子框架通过空间上延伸电荷转移分布，在保持局部短程电荷转移特性的同时增强整体电荷转移振幅，有效抑制了振动耦合，实现了前所未有的光谱精度。相关成果以“Organic spontaneous emission approaching the monochromatic limit”为题发表在《Science》上，

分子设计与合成：突破性的十硼框架

为了实现光谱的极致窄化，研究团队引入了模块化重复架构来扩展多重共振框架（如图1B示意）。这种π扩展策略保留了每个多重共振单元中的短程电荷转移距离和电子刚性，同时增强了整体电荷转移振幅。基于这一理念，他们合成了包含多达10个硼原子的m-CzB10-Mes、p-CzB10-Mes和pm-CzB10-Mes（图1C）。与以往会导致发射红移的π扩展系统不同，m-CzB10-Mes保持了在490纳米附近的蓝绿色发射。通过一步硼化反应，m-CzB10-Mes实现了92%的分离产率，相当于每个引入的硼原子对应超过99%的产率，展现了极高的合成效率。

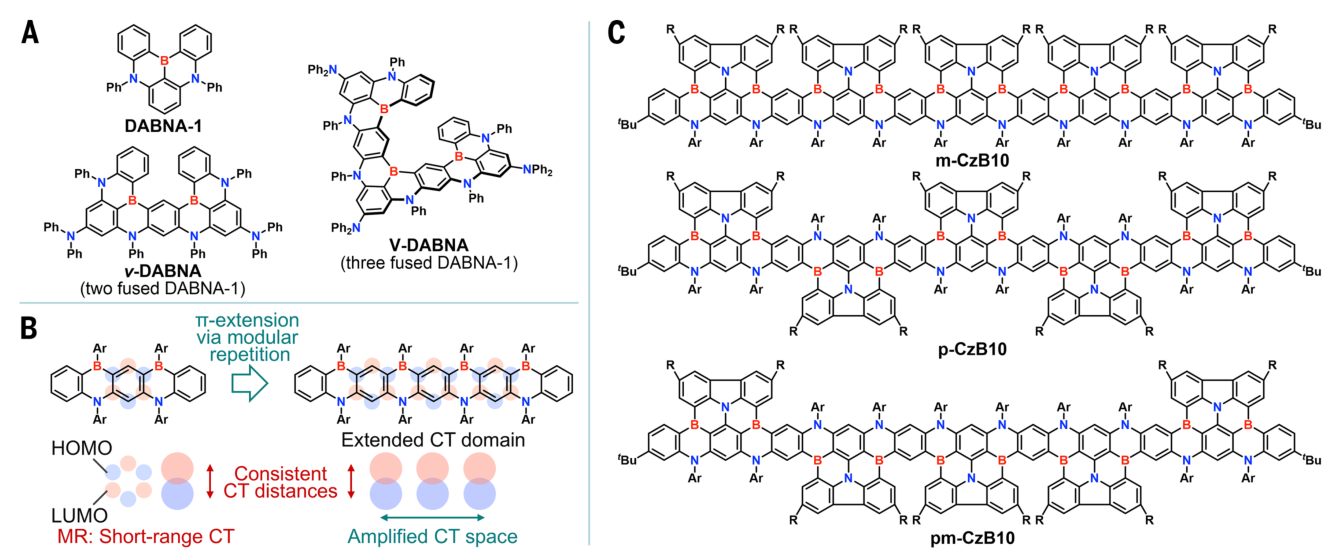

图1. π-扩展MR化合物及一系列CzB10衍生物的化学结构。 (A) DABNA-1、ν-DABNA和V-DABNA的分子结构。(B) 基于模块化重复架构的短程CT框架示意图。(C) m-CzB10-Mes、p-CzB10-Mes和pm-CzB10-Mes的化学结构，每个分子均包含10个硼原子，其中R为2-乙基己基，Ar为均三甲苯基。

光物理性质：6.9纳米超窄发射与超快热活化延迟荧光

在稀甲苯溶液（10⁻⁶ M）中，m-CzB10-Mes展现出99%的光致发光量子产率和仅7.5纳米的半高宽（图2A）。在10⁻⁷ M浓度下，半高宽进一步收窄至6.9纳米（36毫电子伏特），其半峰十分宽度仅为15.9纳米，表明0-1跃迁被显著抑制，与对比材料ν-DABNA的48纳米形成鲜明对比。此外，m-CzB10-Mes的热活化延迟荧光寿命极短，仅为464纳秒（图2B），远快于传统给体-受体型热活化延迟荧光材料。在3-甲基戊烷中，其半高宽更是缩小至5.5纳米（30毫电子伏特）（图2C），充分展示了有机发光体的巨大潜力。

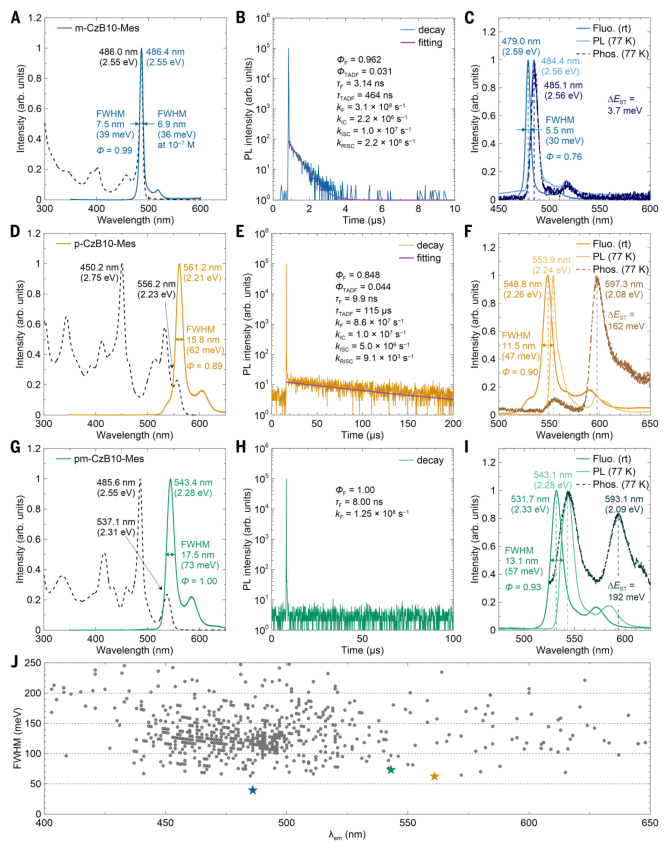

图2. CzB10衍生物的光物理性质。 (A、D、G) m-CzB10-Mes (A)、p-CzB10-Mes (D)和pm-CzB10-Mes (G)在甲苯中浓度为10⁻⁶ M时的归一化吸收和荧光光谱，图中标注了吸收和发射峰位（纳米，电子伏特）及半高宽（纳米，毫电子伏特）。ab. units，任意单位。(B、E、H) 室温瞬态衰减光谱及其相关参数，分别对应m-CzB10-Mes (B)、p-CzB10-Mes (E)和pm-CzB10-Mes (H)。ΦF和ΦTADF分别表示荧光和TADF组分的量子产率；τF和τTADF分别表示荧光和TADF组分的寿命。(C、F、I) 在3-甲基戊烷中浓度为10⁻⁶ M条件下，室温及77 K下的稳态PL光谱（荧光）以及77 K下延迟25 ms的磷光光谱，分别对应m-CzB10-Mes (C)、p-CzB10-Mes (F)和pm-CzB10-Mes (I)，图中标注了发射峰位（纳米，电子伏特）及半高宽（纳米，毫电子伏特）。(J) 基于约750种已报道的硼氮型MR系统，在甲苯中测量的半高宽值（毫电子伏特）比较（根据图S17假设光谱对称，由波长值换算得到）。

理论计算进一步支撑了上述实验发现。图3展示了从m-CzB4到m-CzB10模型化合物的黄昆因子和重组能分析结果。随着分子尺寸增大，各振动模式对S₁-S₀跃迁的贡献被显著抑制，m-CzB10几乎完全消除了振动耦合效应（图3A、3C）。弗兰克-康登分析模拟的发射光谱也证实了谱带随分子扩展而急剧窄化（图3F）。相比之下，p-CzB10和pm-CzB10因电子结构差异，理论预测其谱宽略宽，这与实验观测高度吻合。相比之下，p-CzB10-Mes和pm-CzB10-Mes发射绿光（561纳米和543纳米），半高宽分别为15.8纳米和17.5纳米，尽管稍宽，但仍处于绿色发射体的最佳记录之列（图2D、2G），且pm-CzB10-Mes的光致发光量子产率达到了100%（图2H）。研究团队还将本工作与约750种已报道的硼氮型多重共振体系的半高宽进行了对比（图2J），m-CzB10-Mes以显著优势处于最窄谱带的顶端。

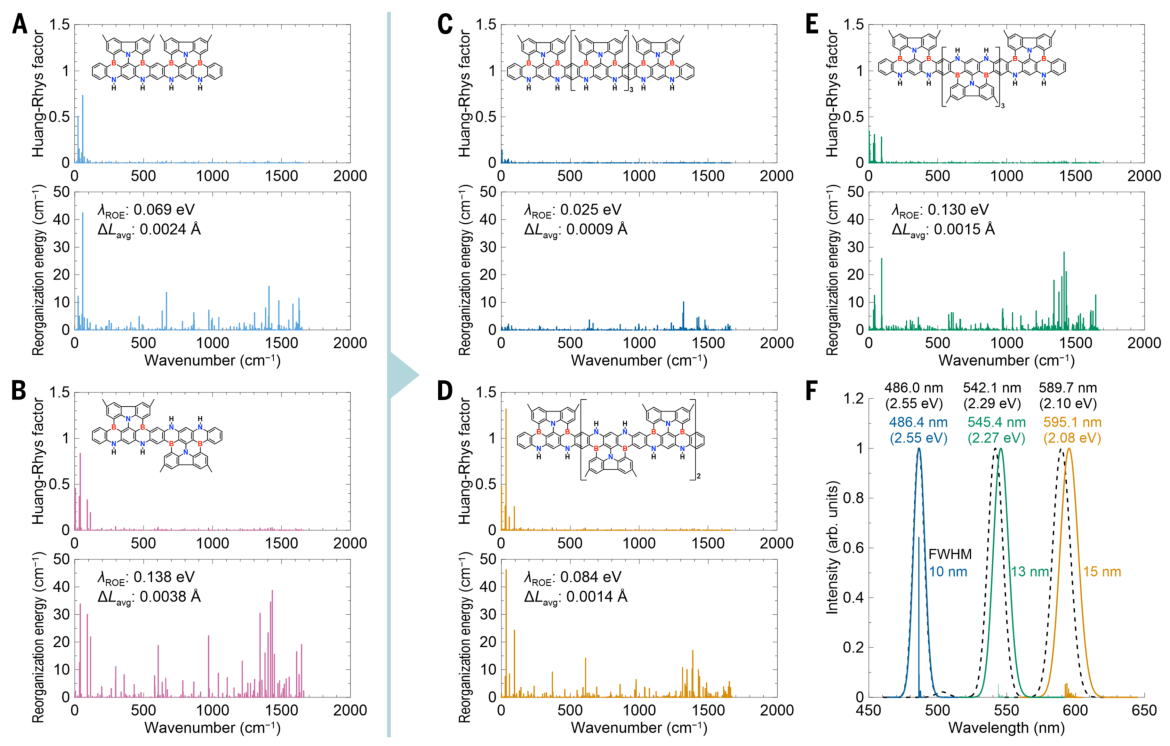

图3. 激发态的理论研究。 (A至E) 利用MOMAP软件计算的模型化合物m-CzB4 (A)、p-CzB4 (B)、m-CzB10 (C)、p-CzB10 (D)和pm-CzB10 (E)中，各振动模式对S₁−S₀跃迁贡献的黄-里斯因子和重组能。利用Gaussian软件计算了S₀和S₁结构之间的λROE（重组能）和ΔLavg（结构偏差）。(F) 通过弗兰克-康登分析模拟的模型化合物m-CzB10（左）、p-CzB10（右）和pm-CzB10（中）的吸收光谱（虚线）和发射光谱（实线），其中半高宽设为400 cm⁻¹。

OLED器件特性：溶液加工器件中的创纪录窄带电致发光

研究人员进一步将m-CzB10-Mes应用于溶液加工有机发光二极管中（图4A）。在掺杂聚合物薄膜中，该材料仍保持了仅9.1纳米半高宽的窄带发射（图4B）。通过引入蓝色热活化延迟荧光敏化剂作为辅助掺杂剂，器件实现了18.0%的最大外量子效率，相比无敏化剂的10.8%显著提升（图4D）。同时，电致发光谱的半高宽保持在约11纳米的极窄水平。得益于m-CzB10-Mes快速的反系间窜越速率和荧光速率，器件在高电流密度下仍能抑制效率滚降，在1000坎德拉每平方米亮度下，有无敏化剂的器件分别保持了13.7%和8.1%的外量子效率。该敏化器件在4毫安每平方厘米、初始亮度超过1000坎德拉每平方米下的LT₅₀（亮度衰减至初始值50%的时间）为28小时，外推至100坎德拉每平方米下约为1000小时，展现了良好的实际应用潜力（图4G）。总体而言，m-CzB10-Mes的电致发光谱可能是迄今报道的溶液加工器件中最窄的（图4H）。

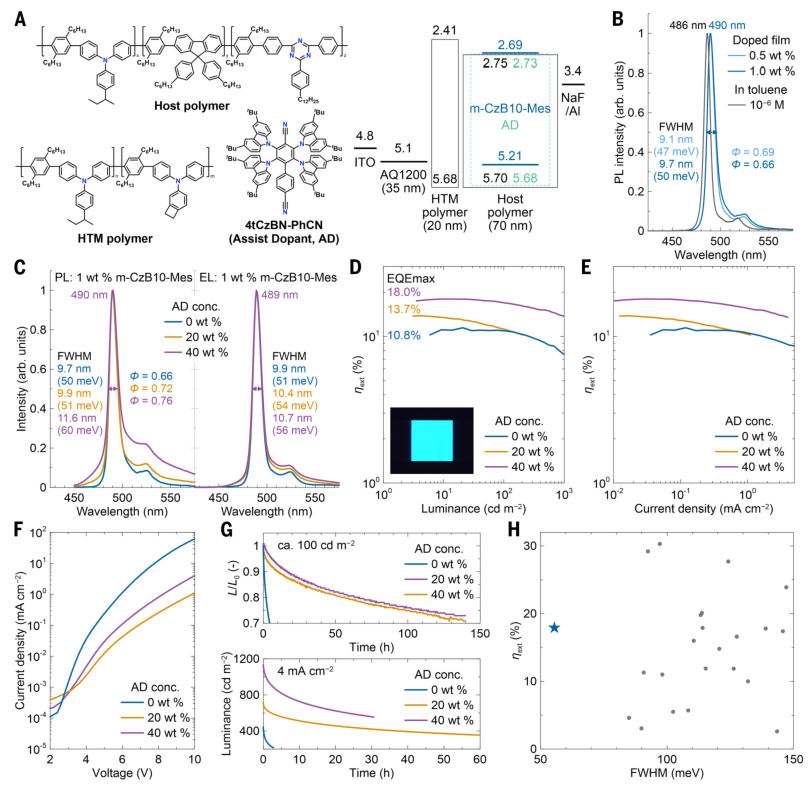

图4. 使用m-CzB10-Mes的TADF敏化荧光OLED的电致发光性质。 (A) 空穴传输材料（HTM）、主体材料（补充材料第2节）和TADF辅助掺杂剂（AD）的化学结构，以及各功能层的器件结构和能级（电子伏特）。(B) 在相应主体中，于420 nm激发下m-CzB10-Mes的归一化PL光谱。(C) 主体聚合物中包含1 wt% m-CzB10-Mes和y wt% AD的薄膜的归一化PL和EL光谱。(D) EQE-亮度（EQE-L）特性。（插图）器件的电致发光图像。(E) EQE-电流密度（EQE-J）特性。(F) 电流密度-电压（J-V）特性。(G) 在初始亮度约100 cd/m²和4 mA/cm²条件下，亮度随工作时间的变化。(H) m-CzB10-Mes（星标）与先前报道的溶液加工TADF、钙钛矿和QD LED（圆点）的半高宽与最大EQE的比较（57, 58）。

总结与展望

本研究彻底颠覆了有机发光体必然呈现宽发射光谱的传统认知，通过m-CzB10-Mes实现了在标准甲苯溶液中半高宽小于10纳米的突破性性能，其半高宽约为此前最佳值的三分之二。通过重复基本多重共振核心单元进行π扩展，在保持短程电荷转移距离的同时增强了多重共振效应，为有机材料的设计提供了理性策略。尽管在有机发光二极管应用中仍面临聚集抑制和能量转移效率提升等挑战，但该材料系统在性能上已超越包括无机、有机金属及有机-无机杂化材料在内的诸多体系，展示了有机器件在低成本制造和优异加工性方面的固有优势。研究团队预期，这一发现将激发有机发光材料的进一步进展，为下一代光子学和电子学器件的实现做出重要贡献。
